Questão de Mecânica — Processos de Fabricação Mecânica — COSEAC 2021
MecânicaProcessos de Fabricação Mecânica
- Código
- qq632094
- Banca
- COSEAC
- Órgão
- UFF
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Mecânica

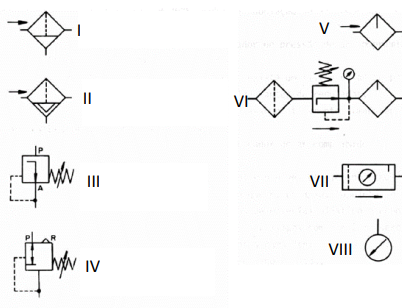

A opção que relaciona corretamente alguns símbolos da automação e controle é:
- AI – Manômetro; III – Regulador de pressão com exaustão; V – Unidade de conservação; VII – Filtro de ar comprimido com dreno automático.
- BII – Filtro de ar comprimido com dreno automático; IV – Regulador de pressão com exaustão; VI – Unidade de conservação; VII – Unidade de conservação (símbolo simplificado)
- CI – Filtro de ar comprimido com dreno manual; III – Regulador de pressão sem exaustão; V – Lubrificador de pressão; VIII – Manômetro
- DIII – Regulador de pressão sem exaustão; V – Unidade de conservação, VI – Lubrificador de ar comprimido; VIII – Filtro de ar comprimido.
- EI – Filtro de ar comprimido com dreno manual; III – Lubrificador de ar comprimido; IV – Regulador de pressão com exaustão; VII – Unidade de conservação.
