Questão de Mecânica — Processos de Fabricação Mecânica — COSEAC 2021
MecânicaProcessos de Fabricação Mecânica
- Código
- qq632106
- Banca
- COSEAC
- Órgão
- UFF
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Mecânica

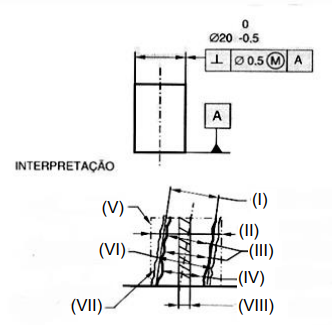

A representação da interpretação correta da figura abaixo está na opção:
- A(I) – condição virtual, (III) – dimensões locais reais, (IV) – condição de mín. material ∅19,5 (VII) – condição de máx. material.
- B(II) – dimensão virtual ∅ 20,5 (VIII) – zona de tolerância de perpendicularidade ∅ 0,5 (I) – dimensão conjugada, (V) – condição virtual.
- C(II) – condição virtual, (VI) – dimensão em máx. material ∅ 20, (VII) – dimensão de máx. material, (I) – dimensões locais reais.
- D(III) – dimensões locais virtuais, (VI) – dimensão de máx. material ∅ 19,5; (VII) – dimensão de mín. material, (I) – dimensões locais reais.
- E(II) – dimensão virtual ∅ 20; (III) – dimensões locais reais, (VI) – dimensão de máx. material ∅ 19,5; (VII) – condição de máx. material.
