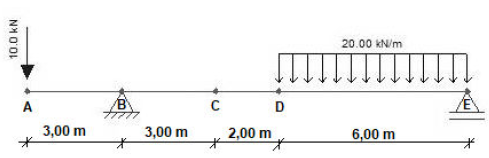

Considere a viga isostática em balanço representada abaixo com seus respectivos pontos de interesse:
As reações nos apoios B e E, o esforço cortante no ponto C e o momento fletor máximo valem, respectivamente:
As reações nos apoios B e E, o esforço cortante no ponto C e o momento fletor máximo valem, respectivamente:- A– 45,5 kN, + 84,5 kN, - 10,0 kN e + 147,3 kN.m.
- B– 10,0 kN, + 35,5 kN, + 45,5 kN e + 76,4 kN.m.
- C+ 45,5 kN, - 84,5 kN, + 45,5 kN e – 178,7 kN.m.
- D+ 45,5 kN, + 84,5 kN, + 35,5 kN e + 178,7 kN.m.
- E– 35,5 kN, + 76,4 kN, +35,5 kN e 156,8 kN.m.
