Questão de Engenharia Civil — Estradas e Transporte — COTEC 2021

Engenharia CivilEstradas e Transporte
Código
qq632535
Banca
COTEC
Órgão
Prefeitura de São João da Ponte - MG
Ano
2021
Nível
Superior
Cargo
Engenheiro Civil

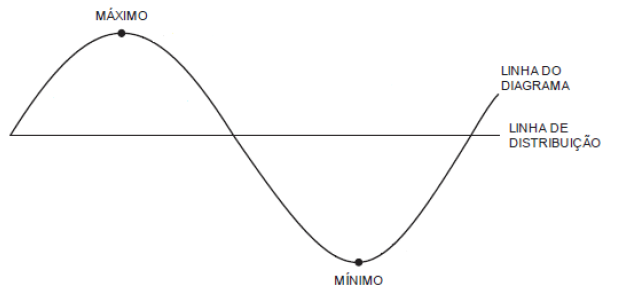

O diagrama de Brückner consiste em um método de análise gráfico usado em um projeto de uma estrada para auxiliar na distribuição dos materiais de corte e aterro. Com base no diagrama apresentado abaixo, marque a alternativa CORRETA.Imagem associada para resolução da questão
  1. AAs ordenadas do diagrama de massas correspondem às diferenças entre as cotas projetadas para a estrada e as cotas de seu perfil original.
  2. BTrechos de grande inclinação do diagrama estão associados a menores volumes de transporte.
  3. COs trechos ascendentes da linha representam cortes, e os trechos descendentes, aterros, e quanto mais acentuada é a linha, maior é o volume de corte ou aterro.
  4. DNo Diagrama de Brückner, os empréstimos são representados como linhas ascendentes, que estão situadas entre duas linhas de compensação.
  5. EA configuração do diagrama acompanha o perfil topográfico do terreno.
Revelar gabarito e comentário

GabaritoC — Os trechos ascendentes da linha representam cortes, e os trechos descendentes, aterros, e quanto mais acentuada é a linha, maior é o volume de corte ou aterro.

Link permanente: /questoes/qq632535
