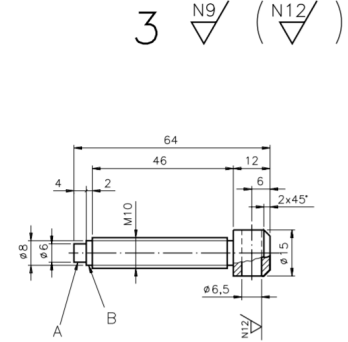

Considere o desenho abaixo, em escala 1:1 e unidade em mm:
Assinale a alternativa que traz uma informação INCORRETA acerca da interpretação do desenho.
Assinale a alternativa que traz uma informação INCORRETA acerca da interpretação do desenho.- AO comprimento total do parafuso é de 64 mm.
- BO comprimento da parte roscada é de 44 mm.
- CO chanfro da cabeça do parafuso é de 2 mm com 45°.
- DO acabamento geral da superfície do parafuso corresponde à classe de rugosidade N9.
- EO diâmetro do furo passante do parafuso é de 6,5 mm.
