Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2021

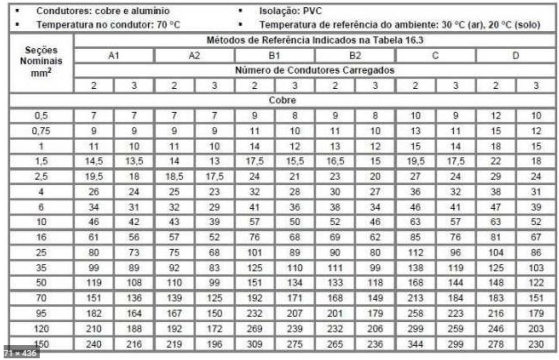

Um pavilhão industrial possui um motor de potência nominal de 5KW/220V, Cos φ = 0,7 e rendimento η = 0,9. Determine a seção do condutor de cobre com isolamento em PVC pelo critério de corrente. Considere a temperatura ambiente de 30°C. Utilize a tabela abaixo para dimensionar o condutor. A instalação utilizada foi a maneira A1.

1. A4 mm² .
2. B6 mm2 .
3. C10 mm² .
4. D16 mm2 .
5. E25 mm² .
