Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNDATEC 2021
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq643462
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Porto Alegre - RS
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

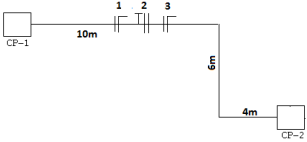

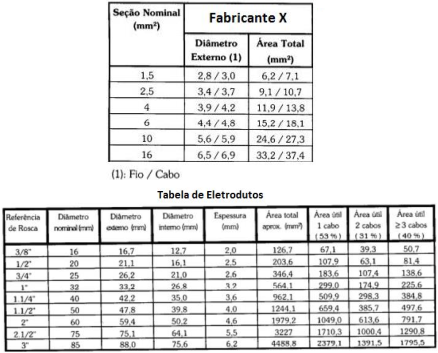

Determine o diâmetro do eletroduto de PVC para o trecho entre as Caixas de Passagem (CP) 1 e 2, com base na tabela de eletrodutos abaixo. Os condutores do circuito estão descritos com a seção nominal e são do fabricante X, conforme tabela. Considere que, para trechos maiores que 15m, o eletroduto deve ter seu diâmetro corrigido.
Circuito 1: 2 x 4 mm2Circuito 2: 3 x 6 mm2Circuito 3: 2 x 2,5 mm²
Circuito 1: 2 x 4 mm2Circuito 2: 3 x 6 mm2Circuito 3: 2 x 2,5 mm²- A16 mm.
- B20 mm.
- C25 mm.
- D32 mm.
- E40 mm.
