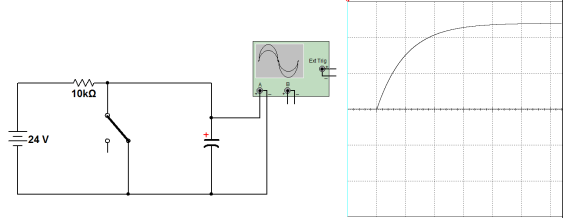

O circuito a seguir está com a chave fechada. Em um determinado instante de tempo, a chave é aberta. Determine o valor do capacitor com base na leitura da tela do osciloscópio. O osciloscópio estava configurado com 10V/Div e 50 ms/Div.
- A5 µF.
- B4 µF.
- C3 µF.
- D2 µF.
- E1 µF.
