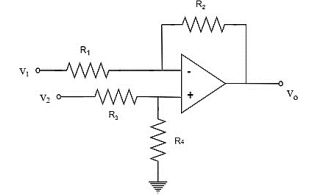

Sobre o amplificador ilustrado na figura abaixo, analise as afirmações que seguem.
I. Esse dispositivo amplifica a diferença entre as duas entradas e rejeita um sinal comum às duas entradas.II. A tensão de saída é dada por v₀ = R₂/R₁ (v₂ − v₁) desde que R₁/R₂ = R₃/R₄.III. O circuito apresentado também é conhecido como subtrator.Assinale a alternativa correta.
I. Esse dispositivo amplifica a diferença entre as duas entradas e rejeita um sinal comum às duas entradas.II. A tensão de saída é dada por v₀ = R₂/R₁ (v₂ − v₁) desde que R₁/R₂ = R₃/R₄.III. O circuito apresentado também é conhecido como subtrator.Assinale a alternativa correta.- AApenas a afirmativa I está correta
- BApenas a afirmativa II está correta
- CApenas as afirmativas II e III estão corretas
- DAs afirmativas I, II e III estão corretas
