Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IBFC 2021
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq651878
- Banca
- IBFC
- Órgão
- Prefeitura de São Gonçalo do Amarante - RN
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

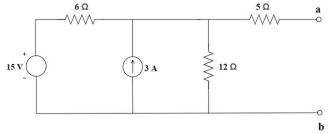

De acordo com o teorema de Thévenin, um circuito linear de dois terminais pode ser substituído por um circuito equivalente composto por uma fonte de tensão em série com um resistor, denominados Vth e Rth, respectivamente. Analisando o circuito abaixo e obtendo-se o equivalente de Thévenin visto pelos terminais a-b, assinale a alternativa correta.
- AO circuito equivalente de Thévenin é composto por Rth igual a 9 Ω e Vth igual a 22 V
- BO circuito equivalente de Thévenin é composto por Rth igual a 4 Ω e Vth igual a 22 V
- CO circuito equivalente de Thévenin é composto por Rth igual a 4 Ω e Vth igual a 12,2 V
- DO circuito equivalente de Thévenin é composto por Rth igual a 9 Ω e Vth igual a 12,2 V
