Questão de Engenharia Mecânica — Modelagem Estática e Dinâmica — IBFC 2021
Engenharia MecânicaModelagem Estática e Dinâmica
- Código
- qq651913
- Banca
- IBFC
- Órgão
- Prefeitura de São Gonçalo do Amarante - RN
- Ano
- 2021
- Nível
- Superior
- Cargo
- Engenheiro Mecânico

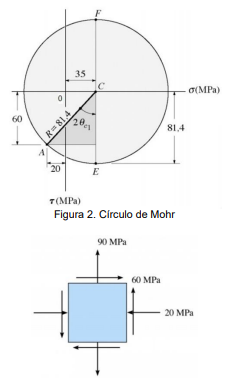

A Figura 2 representa um círculo de Mohr referente a um elemento sujeito ao estado de tensão mostrado na Figura 3. Analise as figuras e assinale a alternativa incorreta.
Figura 3. Elemento sujeito a esforços
Figura 3. Elemento sujeito a esforços- AA tensão de cisalhamento máxima vale 81,4 MPa (megapascal)
- BA tensão de normal média vale 35,0 MPa (megapascal)
- CA soma do módulo da tensão normal média pelo valor do módulo da tensão de cisalhamento máxima nos fornece o chamado módulo de elasticidade
- DAtravés do Círculo de Mohr é possível obter a orientação das tensões principais do elemento.
