Questão de Engenharia Civil — Desenho na Engenharia Civil — IBGP 2021
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq654335
- Banca
- IBGP
- Órgão
- TJ-RS
- Ano
- 2021
- Nível
- Superior
- Cargo
- Analista Judiciário - AAE - Engenharia Civil

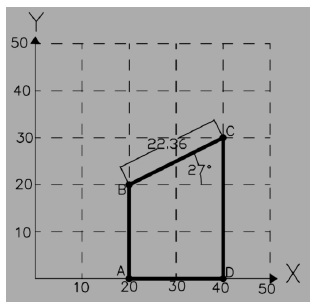

Leia a imagem a seguir:
Com relação à inserção de coordenadas no software Autocad, assinale a alternativa CORRETA:
Com relação à inserção de coordenadas no software Autocad, assinale a alternativa CORRETA:- APara a criação de uma reta AD, por meio de coordenadas absolutas, deve-se apenas selecionar o comando linha e digitar as informações 20.0 e 40.0 na caixa de texto do prompt de comando para a indicação das extremidades A e D da linha.
- BPara a criação de uma reta CD, por meio de coordenadas relativas cartesianas, dentre outras coisas, deve-se selecionar o comando linha, indicar o ponto C de início e digitar as informações @0,40 na caixa de texto do prompt de comando para a indicação da outra extremidade da linha.
- CPara a criação de uma reta BC, por meio de coordenadas relativas polares, dentre outras coisas, deve-se selecionar o comando linha, selecionar o ponto B de início e digitar as informações @27<22.36 na caixa de texto do prompt de comando para a indicação da outra extremidade da linha.
- DPara a criação de uma reta AB, por meio de coordenadas relativas cartesianas, dentre outras coisas, deve-se selecionar o comando linha, selecionar o ponto A de início e digitar as informações @20,20 na caixa de texto do prompt de comando para a indicação da outra extremidade da linha.
- EPara a criação de uma reta DC, por meio de coordenadas absolutas, dentre outras coisas, deve-se selecionar o comando linha e digitar as informações 30, 40 e 0,40 na caixa de texto do prompt de comando para a indicação das extremidades da linha.
