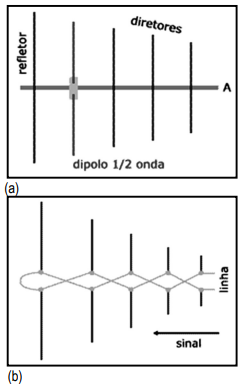

As figuras em (a) e em (b) ilustram dois tipos de antenas:
• Em (a) é uma antena formada por um dipolo de meia onda como elemento excitador, um refletor e um ou mais diretores. Pode ser implementada nas faixas de VHF e UHF, opera segundo a orientação mecânica dos seus elementos em polarização horizontal ou linear vertical, mediante a incorporação de uma segunda antena mecanicamente a 90ºe alimentada em quadratura de fase com a primeira. Embora possa ser usada para transmissão, não é adequada para altas potências devido ao efeito corona entre os elementos.• Em (b) é uma antena com 5 elementos, com dipolos de comprimentos diferentes e espaçamentos diferentes, interligados de forma alternada e com um loop no final, que confere uma vantagem importante: a ampla faixa de frequências em que pode operar. Na prática, essas antenas podem ser construídas para operar em faixas de frequências da ordem de 2:1 ou mesmo superiores. Ganhos da ordem de6,5 a 10,5 dBi são comuns. Devido à elevada largura debanda, esse tipo é amplamente empregado na recepção de sinais de televisão aberta, evitando o uso de múltiplas antenas.As antenas em (a) e (b) são conhecidas, respectivamente, por
• Em (a) é uma antena formada por um dipolo de meia onda como elemento excitador, um refletor e um ou mais diretores. Pode ser implementada nas faixas de VHF e UHF, opera segundo a orientação mecânica dos seus elementos em polarização horizontal ou linear vertical, mediante a incorporação de uma segunda antena mecanicamente a 90ºe alimentada em quadratura de fase com a primeira. Embora possa ser usada para transmissão, não é adequada para altas potências devido ao efeito corona entre os elementos.• Em (b) é uma antena com 5 elementos, com dipolos de comprimentos diferentes e espaçamentos diferentes, interligados de forma alternada e com um loop no final, que confere uma vantagem importante: a ampla faixa de frequências em que pode operar. Na prática, essas antenas podem ser construídas para operar em faixas de frequências da ordem de 2:1 ou mesmo superiores. Ganhos da ordem de6,5 a 10,5 dBi são comuns. Devido à elevada largura debanda, esse tipo é amplamente empregado na recepção de sinais de televisão aberta, evitando o uso de múltiplas antenas.As antenas em (a) e (b) são conhecidas, respectivamente, por- AHelicoidal e Yagi.
- BLog-periódica e Batwing.
- CSuperturnstile e Helicoidal.
- DBatwing e Superturnstile.
- EYagi e Log-periódica.
