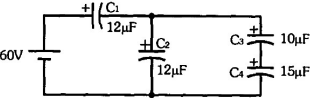

Observe o circuito abaixo, que contém diversos capacitores em série em paralelo:
Um perito, cuja especialidade é engenharia eletrônica, precisa saber:I. o valor da capacitância CA, sendo CA = C₃ série C₄;II. o valor da capacitância CB, sendo CB = C₂ paralelo CA;III. a carga Q₁ e a tensão V₁ no capacitor C₁.Nessas condições, os valores de CA , CB, Q₁ e V₁ são, respectivamente,
Um perito, cuja especialidade é engenharia eletrônica, precisa saber:I. o valor da capacitância CA, sendo CA = C₃ série C₄;II. o valor da capacitância CB, sendo CB = C₂ paralelo CA;III. a carga Q₁ e a tensão V₁ no capacitor C₁.Nessas condições, os valores de CA , CB, Q₁ e V₁ são, respectivamente,- A6 µF, 18 µFe, 432 µC e 36 V.
- B4 µF, 12 µFe, 288 µC e 24 V.
- C6 µF, 12 µFe, 432 µC e 24 V.
- D4 µF, 12 µFe, 432 µC e 36 V.
- E6 µF, 18 µFe, 288 µC e 24 V.
