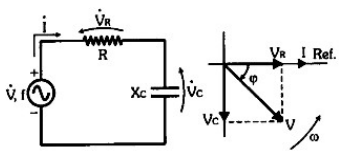

Observe o circuito capacitivo abaixo com o correspondente diagrama fasorial:
No caso de a frequência do gerador aumentar, mantendo a tensão constante, os valores das grandezas XC – I – VC – VR vão, respectivamente, variar do seguinte modo:
No caso de a frequência do gerador aumentar, mantendo a tensão constante, os valores das grandezas XC – I – VC – VR vão, respectivamente, variar do seguinte modo:- Aaumenta – diminui – aumenta – diminui.
- Bdiminui – aumenta – diminui – aumenta.
- Cdiminui – diminui – aumenta – aumenta.
- Ddiminui – aumenta – aumenta – diminui.
- Eaumenta – aumenta – diminui – diminui.
