Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IDECAN 2021

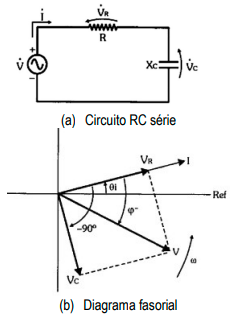

A representação fasorial é um método gráfico de aplicação da Lei de Kirchoff para tensões alternadas nos circuitos em série, isto é, a soma fasorial das tensões nos dispositivos é igual à tensão fasorial no gerador. Em um circuito puramente resistivo, a tensão e a corrente estão em fase, enquanto que, num circuito puramente capacitivo, a corrente está 90º adiantada em relação à tensão. Nesse contexto, observe as figuras abaixo, que ilustram um circuito RC série em (a) e o diagrama fasorial correspondente em (b).No que diz respeito ao diagrama fasorial e tendo como referência a corrente no circuito, as tensões no resistor VR e no capacitor VC encontram-se, respectivamente, nas seguintes condições:

1. Aem fase e atrasada de 90º.
2. Bem fase e atrasada de 90º
3. Cem fase e em fase.
4. Dadiantada de 90º e em fase.
5. Eatrasada de 90º e em fase.
