Questão de Engenharia Mecânica — Sistemas Mecânicos — IF-TO 2021

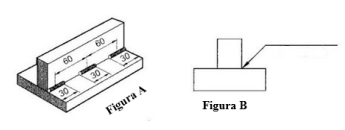

Em certa obra apresentou-se a necessidade de se obter a peça da figura A abaixo. As componentes do metal base foram obtidas por aquisição externa e o engenheiro projetista passou para a sua oficina na obra os comandos de solda conforme figura B que mostra o esquema de junção das peças e simbologia estabelecida. Assinale a resposta correta entre as alternativas a seguir que representa o comando do engenheiro para a oficina.

1. A
2. B
3. C
4. D
5. E
