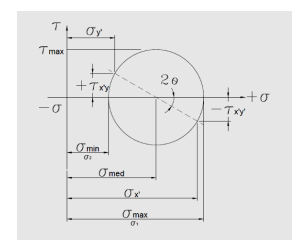

O círculo de Mohr, que foi desenvolvido pelo engenheiro alemão Otto Mohr, é uma solução gráfica para as equações de transformação de tensão no plano, que permite analisar a variação das componentes de tensão normal e tensão de cisalhamento, à medida em que o plano que age é orientado em diferentes direções.
A abscissa de um ponto sobre o círculo representa a tensão normal (σ) e a ordenada representa a tensão de cisalhamento (t). Sobre o círculo de Mohr, assinale a alternativa correta.
A abscissa de um ponto sobre o círculo representa a tensão normal (σ) e a ordenada representa a tensão de cisalhamento (t). Sobre o círculo de Mohr, assinale a alternativa correta.- ASe σx+σy=0, o centro do círculo de Mohr coincide com a origem do plano σxt. Assim, as tensões de cisalhamento máximo e mínimo não se desenvolvem nesse plano
- BDe acordo com o círculo de Mohr, o plano da tensão de cisalhamento máxima está orientado em um elemento a 90° em relação à posição de um elemento que define os planos da tensão principal.
- CSe σ1 = σ2, ou seja, a tensão normal máxima é igual à tensão normal mínima, as tensões normais não se desenvolvem, existindo um estado de cisalhamento puro.
- DA intensidade da tensão de cisalhamento máxima no plano, em módulo, é igual ao raio do círculo de Mohr. Neste mesmo plano também há uma tensão normal média.
- ENo plano das tensões principais, a intensidade da tensão normal máxima e mínima é igual ao raio do círculo de Mohr.
