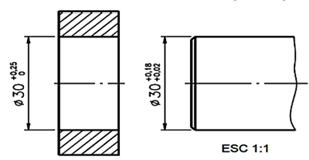

Em uma montagem mecânica – eixo-mancal – o projeto indica uma tolerância dimensional conforme a imagem a seguir.
Calcule os afastamentos inferior e superior do eixo e do furo e assinale a alternativa que indica As; Ai; as; ai; respectivamente, evidenciando o tipo de ajuste da montagem.
Calcule os afastamentos inferior e superior do eixo e do furo e assinale a alternativa que indica As; Ai; as; ai; respectivamente, evidenciando o tipo de ajuste da montagem.- AAs = 30,25; Ai= 30,00; as = 30,18; ai = 30,02. Ajuste incerto.
- BAs = 30,18; Ai = 30,02; as = 30,25; ai= 30,00. Ajuste com folga.
- CAs = 30,02; Ai = 30,18; as = 30,00; ai = 30,25. Ajuste indeterminado.
- DAs = 30,00; Ai = 30,25; as = 30,02; ai = 30,18. Ajuste com interferência.
- EAs= 30,25; Ai= 30,00; as= 30,25; ai= 30,00. Ajuste com folga/interferência.
