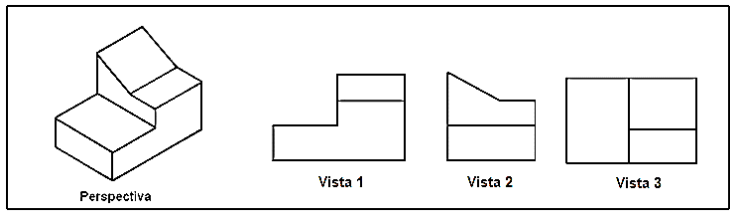

A representação gráfica dos equipamentos é essencial para a análise de sua estrutura, de suas partes, bem como na identificação do seu funcionamento. Analise as imagens a seguir.
As vistas 1, 2 e 3 do objeto em perspectiva denominam-se, respectivamente:
As vistas 1, 2 e 3 do objeto em perspectiva denominam-se, respectivamente:- AFrontal; lateral; e, inferior.
- BFrontal; lateral; e, superior.
- CLateral; frontal; e, inferior.
- DLateral; superior; e, frontal.
- EFrontal; inferior; e, superior.
