Questão de Eletrônica — Análise de Circuitos — Instituto Consulplan 2021
EletrônicaAnálise de Circuitos
- Código
- qq665274
- Banca
- Instituto Consulplan
- Órgão
- HEMOBRÁS
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico Industrial e de Gestão Corporativa – Automação Industrial (Manhã)

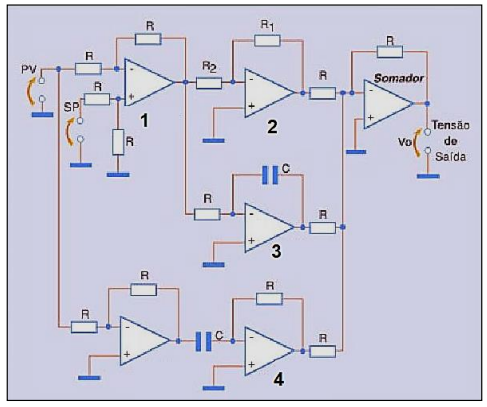

O circuito trata-se de um controlador PID que utiliza amplificadores operacionais. A numeração identifica ações matemáticas do controlador. Observe:
A associação está correta em
A associação está correta em- A1. Ação Integral 2. Comparador 3. Ação Derivativa 4. Ação Proporcional
- B1. Comparador 2. Ação Proporcional 3. Ação Derivativa 4. Ação Integral
- C1. Ação Proporcional 2. Comparador 3. Ação Derivativa 4. Ação Integral
- D1. Comparador 2. Ação Proporcional 3. Ação Integral 4. Ação Derivativa
- E1. Ação Proporcional 2. Comparador 3. Ação Integral 4. Ação Derivativa
