Questão de Mecânica — Desenho Técnico Mecânico — Quadrix 2021

MecânicaDesenho Técnico Mecânico
Código
qq681063
Banca
Quadrix
Órgão
CRT-01
Ano
2021
Nível
Fundamental
Cargo
Assistente de Manutenção

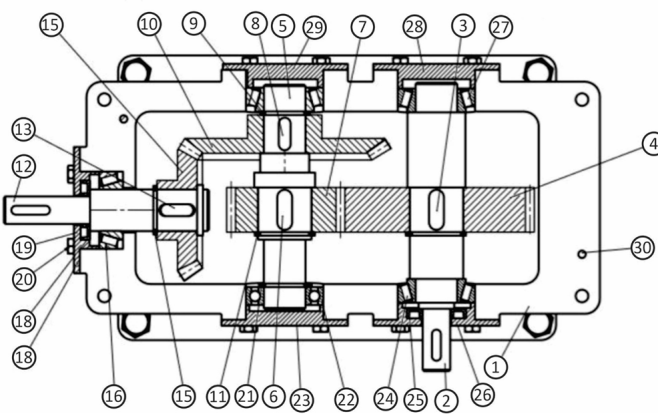

Imagem associada para resolução da questãoConsiderando o desenho técnico de um projeto de componente mecânico acima apresentado, assinale a alternativa correta.
  1. AO desenho ilustra uma prensa mecânica.
  2. BOs componentes indicados pelos números 3 e 6 são chavetas embutidas.
  3. COs componentes 4 e 7 são polias.
  4. DNa montagem, observa-se o uso de rolamentos de rolos cônicos, que são usados quando não há cargas axiais, como é o caso desse projeto.
  5. EPor ser desnecessário para o equipamento, o uso de retentores não pode ser identificado nesse projeto.
Revelar gabarito e comentário

GabaritoB — Os componentes indicados pelos números 3 e 6 são chavetas embutidas.
