Questão de Mecânica — Desenho Técnico Mecânico — Quadrix 2021
MecânicaDesenho Técnico Mecânico
- Código
- qq681066
- Banca
- Quadrix
- Órgão
- CRT-01
- Ano
- 2021
- Nível
- Fundamental
- Cargo
- Assistente de Manutenção

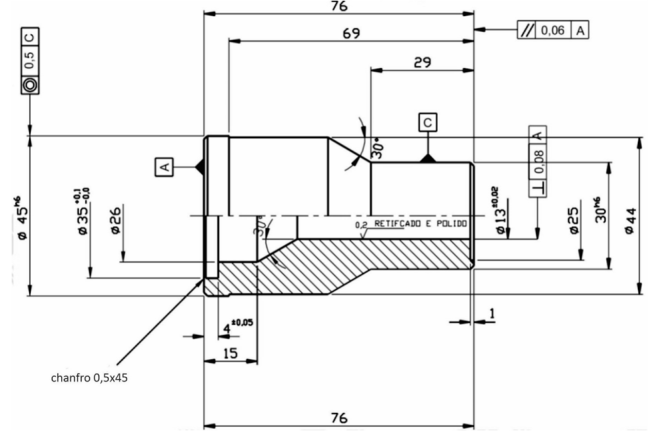

Com base na leitura e na interpretação do desenho técnico do componente de um projeto mecânico mostrado acima, assinale a alternativa correta.- AO eixo de simetria da peça deve apresentar concentricidade em relação ao eixo do cilindro com 30 mm de diâmetro, dentro de 0,5 mm de tolerância.
- BO eixo do furo com 13 mm de diâmetro deve ser paralelo à superfície A, dentro de 0,08 mm de tolerância de forma.
- CA face lateral do diâmetro de 30 mm deve ser perpendicular, dentro de uma tolerância de 0,06 mm em relação a ela mesma.
- DO furo com 13 mm de diâmetro deve ter rugosidade mínima de 20 μm antes do processo de retificação e polimento.
- EA adoção de tolerâncias h6 nessa peça é adequada a uma montagem com um ajuste com interferência, característica de processos de mecânica de qualidade grosseira.
