Questão de Eletricidade — Eletrônica — Quadrix 2021

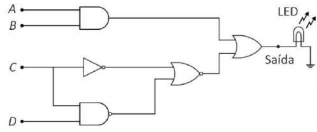

O circuito de um determinado controle remoto foi representado na figura a seguir. Esse circuito emite informações em infravermelho apenas quando a saída apresenta nível lógico alto, situação em que o LED também acende. Isso ocorre a depender de uma combinação dos botões do controle remoto (A, B, C e D), que são as variáveis lógicas de entrada. Sabe-se que o nível lógico alto consiste na variável binária igual a 1, enquanto o nível lógico baixo é igual a 0.Com base nesse caso hipotético, julgue o item.É correto afirmar que o LED acenderá quando os valores lógicos das variáveis de entrada forem: A = 0; B = 1; C = 1; e D = 1.

1. CCerto
2. EErrado
