Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — UFES 2021
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq687386
- Banca
- UFES
- Órgão
- UFES
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico em Tecnologia da Informação

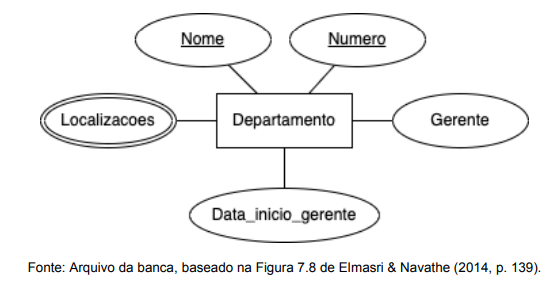

No contexto de modelagem de dados, a figura a seguir apresenta um diagrama Entidade-Relacionamento (diagrama ER), ferramenta que pode ser utilizada para criar um esquema conceitual para um banco de dados antes de sua implementação em um Sistema Gerenciador de Banco de Dados (SGBD):
Sobre a figura, é INCORRETO afirmar que:
Sobre a figura, é INCORRETO afirmar que:- ADepartamento é um tipo de entidade, que define uma coleção (ou conjunto) de entidades que têm os mesmos atributos.
- BGerente e Data_inicio_gerente são atributos ligados a Departamento, conforme representado pelas linhas retas entre as formas.
- CNome e Numero são atributos-chave de Departamento, que podem identificar cada entidade de maneira exclusiva.
- DSegue-se uma notação próxima daquela proposta originalmente por Chen (1976) para diagramas ER, porém, outras notações são possíveis.
- ELocalizacoes é um atributo composto ligado a Departamento e pode ser dividido em subpartes, representando atributos mais básicos.
