Questão de Eletricidade — Circuitos Elétricos em Eletricidade — UFMT 2021
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq688256
- Banca
- UFMT
- Órgão
- UFMT
- Ano
- 2021
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Eletrotécnica

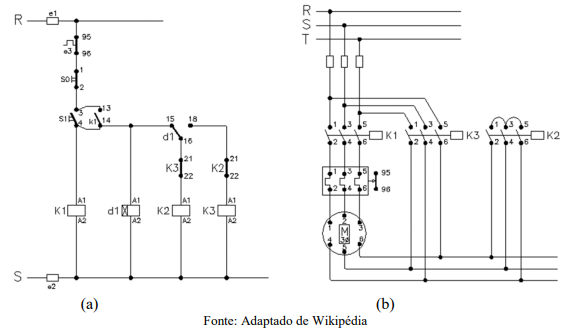

De acordo com os diagramas unifilares de força e comando ilustrados nas figuras abaixo, analise asafirmativas.
I- Trata-se dos diagramas de partida estrela delta ( Υ → Δ).II- A figura (a) apresenta o diagrama de potência e a figura (b) o diagrama de comando.III- K1, K2 e K3 correspondem a três contatoras tripolares.IV- S0 e S1 são as botoeiras de liga e desliga respectivamente.Estão corretas as afirmativas
I- Trata-se dos diagramas de partida estrela delta ( Υ → Δ).II- A figura (a) apresenta o diagrama de potência e a figura (b) o diagrama de comando.III- K1, K2 e K3 correspondem a três contatoras tripolares.IV- S0 e S1 são as botoeiras de liga e desliga respectivamente.Estão corretas as afirmativas- AI e II.
- BI e III.
- CIII e IV.
- DII e IV.
