Questão de Física — Eletricidade — UNICENTRO 2021
FísicaEletricidade
- Código
- qq689338
- Banca
- UNICENTRO
- Órgão
- UNICENTRO
- Ano
- 2021
- Nível
- Médio
- Cargo
- Vestibular

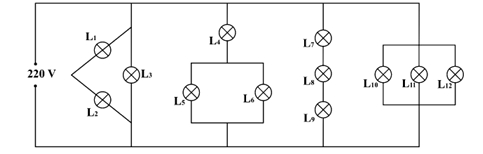

Há alguns anos, ao preparar a sala de exposições temporárias de um museu, o iluminador deveria colocar as peças da mostra sob luzes que tinham brilhos diferentes. Então, determinou aos técnicos que instalassem na sala doze lâmpadas incandescentes de mesma potência e tensão nominal 220V (L₁ a L₁₂) interligadas em um circuito aplicado a uma tensão de 220V, conforme mostra a figura a seguir.
Recentemente, para outra mostra, resolveu-se aproveitar essa mesma instalação para obter o mesmo efeito de iluminação, só que, ao invés de luzes com brilhos diferentes, algumas lâmpadas acenderam e outras não, pois foram instaladas lâmpadas LED bivolt que operam de 100V a 240V.Considerando que as lâmpadas LED instaladas tinham as mesmas especificações, assinale a alternativa que apresenta, corretamente, apenas as lâmpadas que não acenderam.
Recentemente, para outra mostra, resolveu-se aproveitar essa mesma instalação para obter o mesmo efeito de iluminação, só que, ao invés de luzes com brilhos diferentes, algumas lâmpadas acenderam e outras não, pois foram instaladas lâmpadas LED bivolt que operam de 100V a 240V.Considerando que as lâmpadas LED instaladas tinham as mesmas especificações, assinale a alternativa que apresenta, corretamente, apenas as lâmpadas que não acenderam.- AL₁, L₂, L₃, L₅ e L₆.
- BL₁, L₂, L₇, L₈ e L₉.
- CL₃, L₄, L₇, L₈ e L₉.
- DL₅, L₆, L₇, L₈ e L₉.
- EL₅, L₆, L₁₀, L₁₁ e L₁₂.
