Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — AMEOSC 2022

Engenharia ElétricaAcionamentos e Controles Elétricos
Código
qq701251
Banca
AMEOSC
Órgão
Prefeitura de São Miguel do Oeste - SC
Ano
2022
Nível
Superior
Cargo
Engenheiro Eletricista

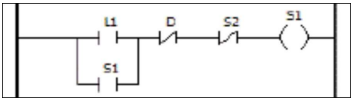

A figura, a seguir, mostra um Diagrama Ladder:Imagem associada para resolução da questãoA função lógica correspondente ao diagrama é dada por:
  1. AS1 = (/L1+/S1).D.S2
  2. BS1 = (/L1./S1)+D+S2
  3. CS1 = (L1.S1)+/D+/S2
  4. DS1 = (L1+S1)./D./S2
Revelar gabarito e comentário

GabaritoD — S1 = (L1+S1)./D./S2
