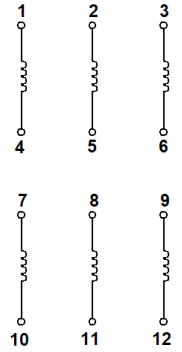

Considere as bobinas de um motor de indução de 12 terminais, em que cada bobina suporta uma tensão nominal de 220 V.
Para alimentar esse motor em 440 V, é necessário fazer as ligações:
Para alimentar esse motor em 440 V, é necessário fazer as ligações:- A(fase R:1) / (fase S:2) / (fase T:3) / (4-7) / (8-5) / (6-9) / (10-11-12).
- B(fase R:1-12) / (fase S:2-10) / (fase T:3-11) / ( 4-7) / (8-5) / (6-9).
- C(fase R:1-7) / (fase S:2-8) / (fase T:3-9) / (4-5-6-10-11-12).
- D(fase R:1-7-12) / (fase S:2-8-10) / (fase T:3-9-11) / (4-5-6).
- E(fase R:1-6-7-12) / (fase S:2-4-8-10) / (fase T:3-5-9-11).
