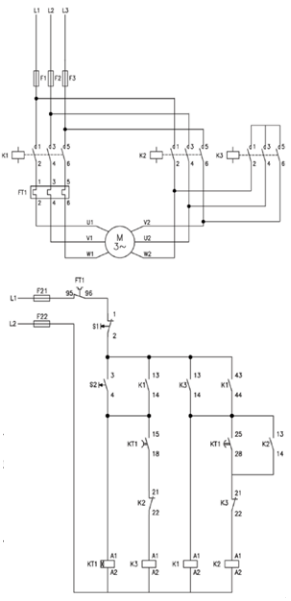

Considere o diagrama de uma chave de partida estrela-triângulo.
Com relação a esse diagrama, é correto afirmar que
Com relação a esse diagrama, é correto afirmar que- Adecorrido o tempo de permanência do motor na ligação estrela, o contato KT1 (terminais 15 e 18) é fechado.
- Bacionado o botão S2, é ativado o contator K3, que energiza o motor na configuração triângulo por um tempo definido por KT1.
- Cdecorrido o tempo programado no relé de tempo KT1, o contato KT1 (terminais 25 e 28) é fechado e o motor passa para a ligação triângulo.
- Ddecorrido o tempo programado no relé de tempo KT1, este abre o contato KT1 (terminais 25 e 28), gerando ações de mudança para a ligação estrela.
- Eacionado o contato auxiliar do contator K3 (terminais 13 e 14), é ativado o selo desse contator durante o funcionamento do motor na ligação estrela.
