Questão de Edificações — Estudos Preliminares — CPCON 2022

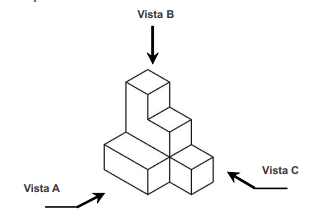

Projeção ortogonal é uma reprodução gráfica de um objeto no espaço sobre planos de projeção. A representação de objetos tridimensionais por meio de projeções ortogonais são representações visuais designadas por vistas. A Vista A, na figura a seguir, está CORRETAMENTE representada através da alternativa:

1. A
2. B
3. C
4. D
5. E
