Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Colégio Pedro II 2022

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq711800
Banca
Colégio Pedro II
Órgão
Colégio Pedro II
Ano
2022
Nível
Superior
Cargo
Engenheiro Eletricista

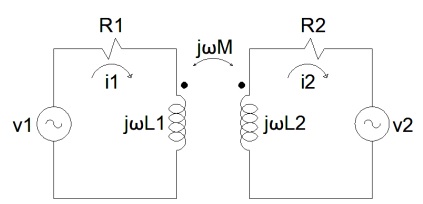

Observe os circuitos equivalentes acoplados apresentados a seguir:Imagem associada para resolução da questãoEsses circuitos se encontram corretamente representados por:
  1. Av1 = (R1 + jωL1)i1 + jωMi2v2 = (R2 + jωL2)i2 + jωMi1
  2. Bv1 = (R1 + jωL1 + jωM)i1v2 = (R2 + jωL2 + jωM)i2
  3. Cv1 = (R1 + jωL1 - jωM)i1v2 = (R2 + jωL2 - jωM)i2
  4. Dv1 = (R1 + jωL1)i1 - jωMi2v2 = (R2 + jωL2)i2 - jωMi1
Revelar gabarito e comentário

GabaritoD — v1 = (R1 + jωL1)i1 - jωMi2 v2 = (R2 + jωL2)i2 - jωMi1
