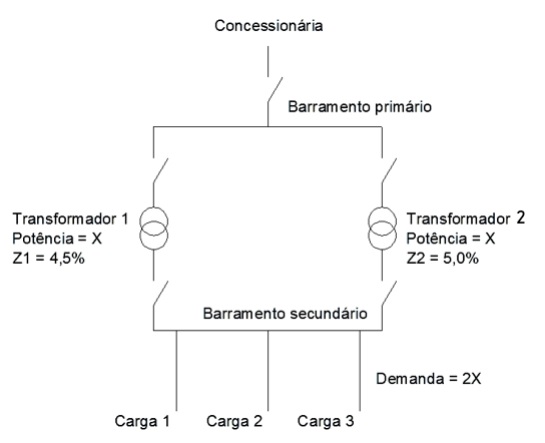

Uma subestação elétrica de um campus estudantil possui dois transformadores trifásicos, que são ligados de forma alternada, ou seja, um é backup do outro, de modo que, no caso de manutenção de um deles, o outro assuma a carga em sua plenitude. Para atender a mais estudantes, foram sendo construídas nesse campus várias outras edificações. O engenheiro eletricista responsável, ao verificar que a demanda vinha aumentando mês a mês, decidiu colocar esses transformadores em paralelo definitivamente, conforme desenho simplificado a seguir:
Observa que, adotando a impedância média dos transformadores como 4,7%, mesmo com todas as condições de paralelismo, há uma pequena diferença em suas impedâncias percentuais, sendo Z1 = 4,5% e Z2 = 5%.Isso faz com que, se os transformadores forem postos em paralelo,
Observa que, adotando a impedância média dos transformadores como 4,7%, mesmo com todas as condições de paralelismo, há uma pequena diferença em suas impedâncias percentuais, sendo Z1 = 4,5% e Z2 = 5%.Isso faz com que, se os transformadores forem postos em paralelo,- Aentrarão imediatamente em curto-circuito.
- Bo transformador 1 estará mais carregado do que o transformador 2.
- Co transformador 2 estará mais carregado do que o transformador 1.
- Dindependentemente do valor de suas impedâncias percentuais, dividirão igualmente a carga demandada pelo campus.
