Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Colégio Pedro II 2022

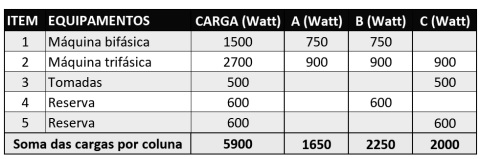

No memorial descritivo de um projeto de engenharia elétrica, há uma parte reservada exclusivamente para a especificação de materiais. Um eletrotécnico levantou a carga elétrica de acordo com o quadro de cargas abaixo, e você, engenheiro eletricista do Colégio Pedro II, fará os dimensionamentos necessários e as especificações dos materiais elétricos desta obra. Vale ressaltar que todos os disjuntores contidos neste quadro deverão oferecer proteções contra curtos-circuitos, e que a tensão de linha desta instalação trifásica é de 220 V.Devem ser entendidos como máquinas, neste enunciado, equipamentos com motores.Em função das características do funcionamento do local, o fator de demanda será igual à carga instalada.Considerando os dados apresentados, a especificação mínima do disjuntor geral desse quadro é

1. Adisjuntor termomagnético, tripolar, 20 A, curva C.
2. Bdisjuntor termomagnético, tripolar, 16 A, curva C.
3. Cdisjuntor térmico, tripolar, 16 A, curva B.
4. Ddisjuntor térmico, bipolar, 20 A, curva C.
