Questão de Engenharia Civil — Estruturas — FAURGS 2022
Engenharia CivilEstruturas
- Código
- qq716751
- Banca
- FAURGS
- Órgão
- SES-RS
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Civil - Edital nº 15

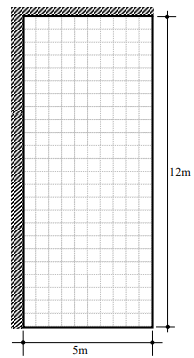

A laje de concreto armado retangular de dimensões 5 m x 12 m, representada em planta baixa na figura, está engastada ao longo dos bordos superior e esquerdo e simplesmente apoiada ao longo dos bordos inferior e direito, e está submetida a uma carga total uniformemente distribuída de 6 kN/m² .A tangente de 60º corresponde aproximadamente a 5/3.
As reações dos bordos da laje, calculadas com o modelo de charneiras plásticas, aproximadas por retas inclinadas a partir dos vértices, com os ângulos de 30º , 45º , 60º ou 90º , conforme item 14.7.6.1 da ABNT NBR 6118:2014, respectivamente para os bordos esquerdo, superior, direito e inferior, são
As reações dos bordos da laje, calculadas com o modelo de charneiras plásticas, aproximadas por retas inclinadas a partir dos vértices, com os ângulos de 30º , 45º , 60º ou 90º , conforme item 14.7.6.1 da ABNT NBR 6118:2014, respectivamente para os bordos esquerdo, superior, direito e inferior, são- A8,79 kN/m, 5,55 kN/m, 14,96 kN/m, 9,45 kN/m
- B11,88 kN/m, 7,5 kN/m, 11,88 kN/m, 7,5 kN/m
- C14,96 kN/m, 9,45 kN/m, 8,79 kN/m, 5,55 kN/m
- D15,00 kN/m, 0,00 kN/m, 15,00 kN/m, 0,00 kN/m
- E18,75 kN/m; 0,00 kN/m, 11,25 kN/m, 0,00 kN/m
