Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCM 2022

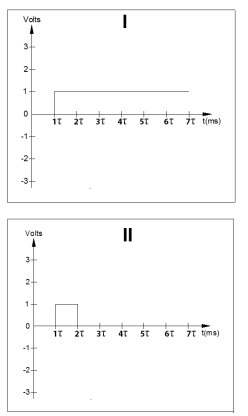

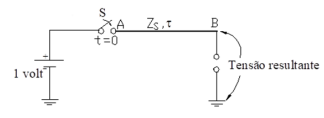

Na figura a seguir representa-se uma linha de transmissão monofásica AB, sem perdas, com impedância de surto ZS = 1 Ω e tempo de trânsito τ = 1ms. A extremidade B encontra-se aberta. No instante t = 0, através da chave S, a linha é energizada por uma fonte ideal de tensão contínua de amplitude 1 V.Observe os gráficos.A tensão resultante na extremidade B, em relação ao ponto de terra para o tempo até 7τ, está representada corretamente pelo gráfico indicado em

1. AI.
2. BII.
3. CIII.
4. DIV.
