Questão de Engenharia Elétrica — Análise de SEP — FCM 2022
Engenharia ElétricaAnálise de SEP
- Código
- qq718359
- Banca
- FCM
- Órgão
- Prefeitura de Timóteo - MG
- Ano
- 2022
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

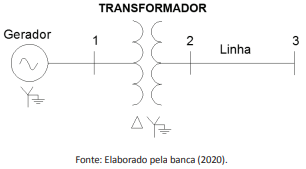

Na figura a seguir tem-se o diagrama unifilar de um sistema elétrico trifásico, sem nenhuma carga conectada na barra 3.

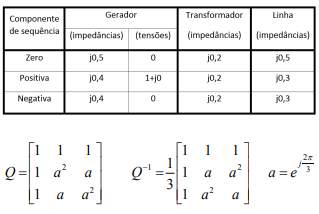

Na tabela são fornecidas as tensões e as impedâncias em valores por unidade (pu), obtidos a parti r da tensão-base e da potência-base adotadas como referência. A corrente-base na barra 3 é de 2000 amperes.
Considerando-se a resistência de falta igual a zero, o valor correto, em amperes, do curto-circuito monofásico para terra na barra 3, em componentes de fase, é de
Na tabela são fornecidas as tensões e as impedâncias em valores por unidade (pu), obtidos a parti r da tensão-base e da potência-base adotadas como referência. A corrente-base na barra 3 é de 2000 amperes.Considerando-se a resistência de falta igual a zero, o valor correto, em amperes, do curto-circuito monofásico para terra na barra 3, em componentes de fase, é de- A2000.
- B2400.
- C4000.
- D6667.
