Questão de Eletricidade — Instalações Elétricas em Eletricidade — FUMARC 2022

EletricidadeInstalações Elétricas em Eletricidade
Código
qq724651
Banca
FUMARC
Órgão
CEMIG - MG
Ano
2022
Nível
Médio
Cargo
Eletricista

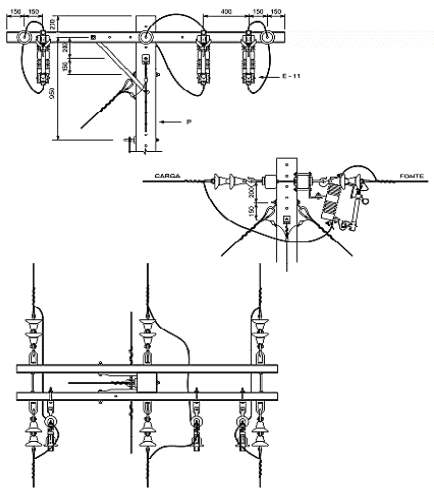

A figura a seguir mostra o diagrama de ligações de Chave Fusível e Chave Faca 300 A – N4 – NBI 170 kV em instalações básicas de redes de distribuição aéreas rurais.Imagem associada para resolução da questãoSobre essa instalação, está CORRETO afirmar:
  1. AA chave central deve ser instalada em posição oposta à do neutro e das mãos francesas.
  2. BPode existir até uma estai lateral de poste a poste.
  3. CPode existir até uma estai lateral do lado da chave central.
  4. DSubstituindo os cartuchos convencionais por lâminas by pass, têm-se chaves facas de 500 A.
Revelar gabarito e comentário

GabaritoA — A chave central deve ser instalada em posição oposta à do neutro e das mãos francesas.
