Questão de Engenharia Civil — Estruturas — FUMARC 2022

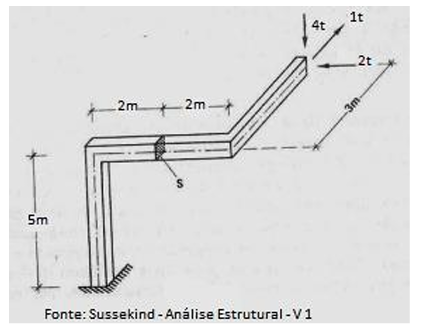

Considerando a estrutura abaixo, obtenha os esforços simples atuantes na seção S indicada para a estrutura da figura, cujas barras formam, em todos os nós, ângulos de 90ºA alternativa INCORRETA em relação aos esforços é:

1. AEsforço Cortante: Qx = 4 t
2. BEsforço Cortante: Qy = - 1 t
3. CEsforço Normal: N = 2 t
4. DMomento Torçor: T = - 12 mt.
5. EMomentos Fletores: My e Mz = 8 mt.
