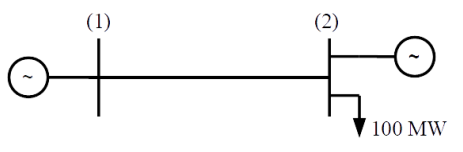

No sistema da figura a seguir, os módulos de tensão das barras (1) e (2) são 1 pu e 0,98 pu, respectivamente, e a abertura angular entre as tensões dessas barras é 5 graus. A reatância série da linha de transmissão (LT) que liga as barras (1) e (2) é 0,1 pu, e os demais parâmetros dessa LT são desprezíveis. A potência de base é 100 MVA.Calcule a potência (MW) fornecida pelo gerador da barra (2).Considere: seno 5º = 0,1; cosseno 5º = 1,0; e tangente 5º = 0,1.
- A1
- B2
- C10
- D50
- E100
