Questão de Engenharia Mecânica — Mecânica dos Fluidos — FUMARC 2022

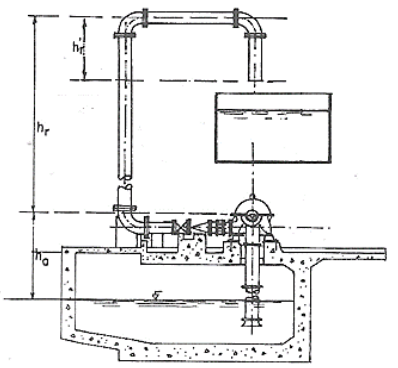

A altura manométrica de um sistema elevatório é definida como sendo a quantidade de energia que deve ser absorvida por uma unidade de peso de fluido que atravessa a bomba. Essa energia é necessária, para que o mesmo vença o desnível da instalação, a diferença de pressão entre os dois reservatórios e a resistência natural que as tubulações e acessórios oferecem ao escoamento dos fluidos (perda de carga).Tendo em vista a situação descrita anteriormente, qual a altura manométrica da instalação da figura abaixo se a perda de carga vale 2 m.c.a., não há diferença de pressão entre os reservatórios, ha=2 m, hr=12 m e hr=2 m?Os valores do desnível e da altura manométrica da instalação são, respectivamente, em m.c.a. (metro da coluna água):

1. A12 e 12
2. B12 e 14
3. C12 e 16
4. D14 e 14
5. E14 e 16
