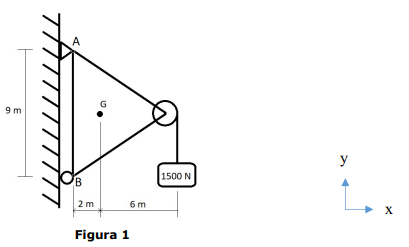

Analise o sistema da Figura 1 abaixo:
O guindaste da Figura 1, posicionado através de um pino em A e um suporte basculante em B, está suspendendo uma carga de 1500 N. Sabendo que a massa do guindaste é de 737 kg e seu centro de gravidade está localizado em G, os valores aproximados das reações vertical, AY, e horizontal, BX, são, respectivamente:
O guindaste da Figura 1, posicionado através de um pino em A e um suporte basculante em B, está suspendendo uma carga de 1500 N. Sabendo que a massa do guindaste é de 737 kg e seu centro de gravidade está localizado em G, os valores aproximados das reações vertical, AY, e horizontal, BX, são, respectivamente:- A2,60 kN e 0.
- B2,94 kN e 0.
- C2,94 kN e 8,73 kN.
- D5,88 kN e 8,73 kN.
- E21,94 kN e 14,68 kN.
