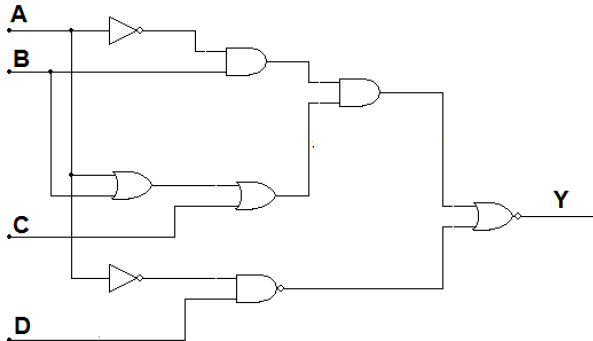

Determine a expressão booleana para o circuito a seguir:Imagem associada para resolução da questão
  1. A( ((A . B) . (A + B + C)) + ( /(/A . D))
  2. B/( ((A . B) . (A + B + C)) + ( (/A . D))
  3. C/( ((A . B) . (A + B + C)) + ( /(A . D))
  4. D/( ((/A . B) . (A + B + C)) + ( (A . D))
  5. E/( ((/A . B) . (A + B + C)) + ( /(/A . D))
Revelar gabarito e comentário

GabaritoE — /( ((/A . B) . (A + B + C)) + ( /(/A . D))
