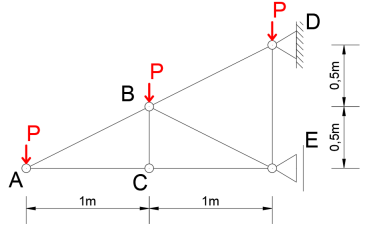

A treliça ilustrada abaixo representa uma estrutura utilizada para suportar cargas pontuais originadas por terças metálicas. O valor de cada carga P é de 2 kN, o apoio ilustrado no ponto D é um apoio de segundo gênero e o apoio ilustrado no ponto E é um apoio de primeiro gênero.
Sobre a estrutura ilustrada acima, analise as assertivas abaixo:I. As reações de apoio não terão cargas horizontais visto que as solicitações são todas na vertical.II. A reação de apoio vertical no ponto E (FyE) será de 3 kN.III. As barras AC e CE estão sofrendo esforço de compressão, já as barras AB e BD estão sofrendo esforço de tração.Quais estão corretas?
Sobre a estrutura ilustrada acima, analise as assertivas abaixo:I. As reações de apoio não terão cargas horizontais visto que as solicitações são todas na vertical.II. A reação de apoio vertical no ponto E (FyE) será de 3 kN.III. As barras AC e CE estão sofrendo esforço de compressão, já as barras AB e BD estão sofrendo esforço de tração.Quais estão corretas?- AApenas I.
- BApenas II.
- CApenas III.
- DApenas I e II.
- EApenas II e III.
