Questão de Engenharia Civil — Análise Estrutural — FUNDATEC 2022

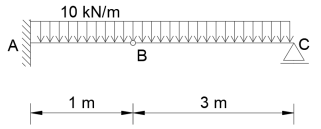

As vigas Gerber são estruturas que podem ser consideradas como um conjunto de vigas, essas vigas são separadas por rótulas e cada trecho pode ter estabilidade própria ou não. As rótulas são ligações de encaixe entre os diferentes trechos das vigas e são capazes de transmitir esforços horizontais e verticais. Acerca da viga Gerber ilustrada abaixo, sabendo que no ponto A existe um engaste, no ponto B, uma rótula e no ponto C, um apoio simples (1º gênero), assinale a alternativa que apresenta a reação de apoio vertical existente no ponto C.

1. AVC = 30 kN.
2. BVc= 15 kN.
3. CVc = 25 kN.
4. DVc= 10 kN.
5. EVc = 20 kN.
