Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUNDATEC 2022

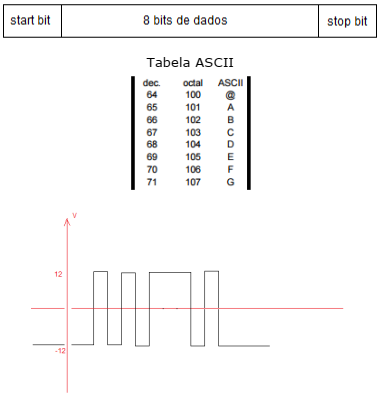

Um sistema eletrônico realiza comunicação serial assíncrona pela interface serial de um computador. Sabendo que os dispositivos enviam os dados com um start bit, 8 bits de dados e um stop bit, e que o nível elétrico do sinal utiliza o padrão RS232, com base na figura que representa a leitura do sinal em um osciloscópio, o dado enviado corresponde a qual valor da tabela ASCII? Considere que o bit menos significativo é enviado primeiro.

1. A65 d.
2. B66 d.
3. C67 d.
4. D68 d.
5. E69 d.
