Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FUNDATEC 2022
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq732976
- Banca
- FUNDATEC
- Órgão
- SPGG - RS
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Engenheiro - Engenharia Elétrica

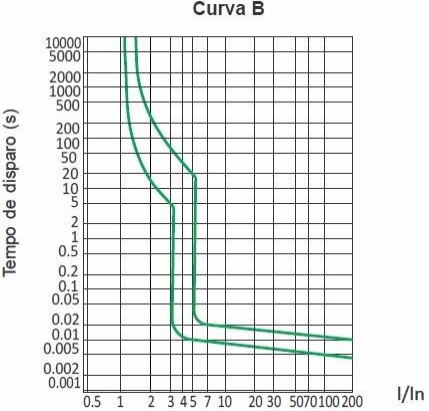

Observe o gráfico abaixo, que apresenta o comportamento de disparo de um disjuntor termomagnético acionando cargas resistivas. Considere que o disjuntor foi projetado para atender uma corrente nominal de 15 A. Para uma corrente de sobrecarga de 30 A, determine o tempo de atuação do disjuntor.
- A0,007 s.
- B10 s.
- C15 s.
- D20 s.
- E200 s.
