Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2022

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq732979
Banca
FUNDATEC
Órgão
SPGG - RS
Ano
2022
Nível
Superior
Cargo
Analista Engenheiro - Engenharia Elétrica

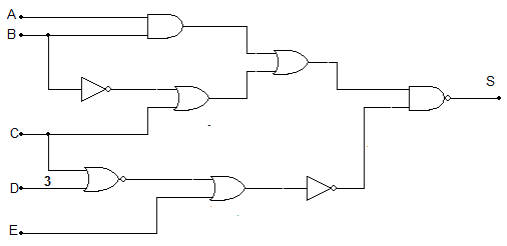

Determine a expressão Booleana que representa o circuito da figura a seguir.Imagem associada para resolução da questão
  1. A/( (AB)+(/B+C) . /( (C+D) + E) )
  2. B/( (AB)+(/B+C) . ( /(C+D) + E) )
  3. C/( (AB)+(/B+C) . /( /(C+D) + E) )
  4. D( (AB)+(/B+C) . /( (C+D) + E) )
  5. E/( (AB)+(/B+C) . /( /(C+D + E) )
Revelar gabarito e comentário

GabaritoC — /( (AB)+(/B+C) . /( /(C+D) + E) )

Link permanente: /questoes/qq732979
