Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2022

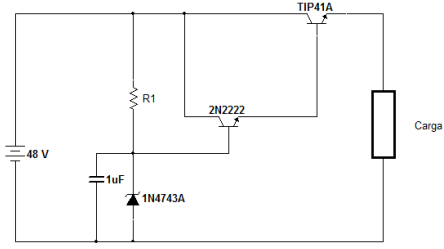

Para o circuito do regulador linear em malha aberta abaixo, determine o valor máximo de R1 de modo que o regulador tenha capacidade de fornecer pelo menos 10A para a carga. Para o zener operar adequadamente, é necessário uma corrente de 70 mA. O transistor 2N2222 apresenta um β1 de 50 e o transistor TIP41 um β2 de 20. A fonte apresenta uma tensão de 48V ± 10%. Tensão do zener de 13 V.

1. A680Ω.
2. B600 Ω.
3. C437 Ω.
4. D410 Ω.
5. E377 Ω.
