Questão de Engenharia Elétrica — Circuitos CA — FUNDATEC 2022
Engenharia ElétricaCircuitos CA
- Código
- qq732986
- Banca
- FUNDATEC
- Órgão
- SPGG - RS
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Engenheiro - Engenharia Elétrica

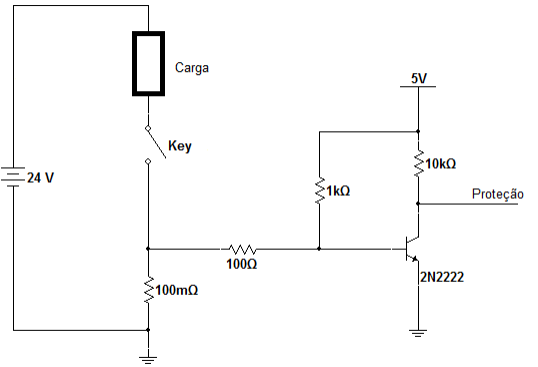

O circuito da figura a seguir é um detector de sobrecorrente na chave (Key) em função da impedância da carga. Determine a corrente mínima na carga necessária para que o circuito acione a saída de "Proteção" em nível baixo (tensão próxima de 0V). Considere a tensão Vbe do transistor em 0,6V.
- A0,5 A.
- B0,8 A.
- C1,0 A.
- D1,3 A.
- E1,7 A.
